В роутерах серии GTX есть возможность использования защищенного соединения через частные виртуальные сети (VPN).
Разновидностей различных видов VPN-соединений довольно большое количество, но в данной статье будет рассматриваться настройка VPN-соединения протокола OpenVPN.
Ознакомиться с тем, что же такое OpenVPN и для чего он необходим, можно в статье OpenVPN.
Данный материал является примером реализации туннельного протокола OpenVPN в индивидуальных случаях исполнения и не является полноценным руководством.
В данной статье будет рассматриваться базовая настройка PPP-соединения без подробных нюансов работы с программой Winbox и настройкой другого функционала операционной системы RouterOS.
Ознакомиться с детальными настройками роутера на операционной системе RouterOS Вы можете на официальном ресурсе - по ссылке: https://wiki.mikrotik.com/wiki/Manual:TOC
Роутер GTX в режиме "OpenVPN Server"
При построении VPN-соединения между двумя роутерами необходимо обязательно разделить локальные сети(LAN) данных роутеров. Если на роутере в режиме "Сервер" используется локальная подсеть 192.168.88.0(по умолчанию), то на другом роутере в режиме "Клиент" необходимо задать ДРУГУЮ подсеть, например 192.168.90.0.
При построении VPN-туннеля OpenVPN первым делом необходимо произвести генерацию сертификатов и ключей для Сервера и Клиента. В данной статье не будет рассмотрен подробный механизм по генерации сертификатов и ключей, последовательность действий представлен в статьях:
OpenVPN режим мультиклиента: Часть 1 - Создание сертификатов и ключей
Создание сертификатов средствами маршрутизатора для OVPN (Пример реализации)

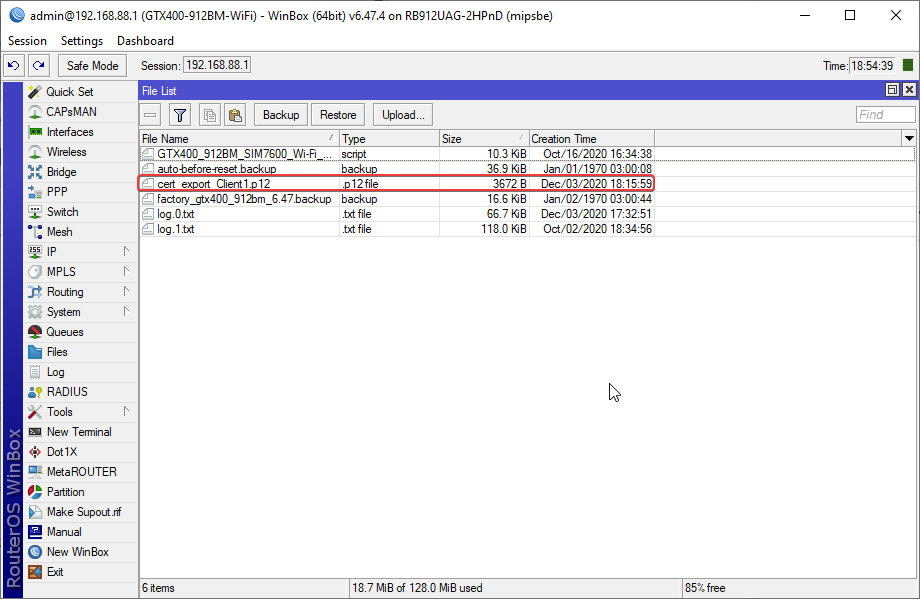

Так как роутер в данной статье рассматривается как Сервер, то после успешного создания сертификатов и ключей ca.crt, server.crt, server.key, необходимо поместить их в раздел File , либо, если Вы создавали их через роутер Mikrotik и сохраняли в формате pkcs12, то необходимо загрузить 1 файл (он содержит все 3 необходимых файла).
Далее необходимо перейти в раздел System -> Certificates:

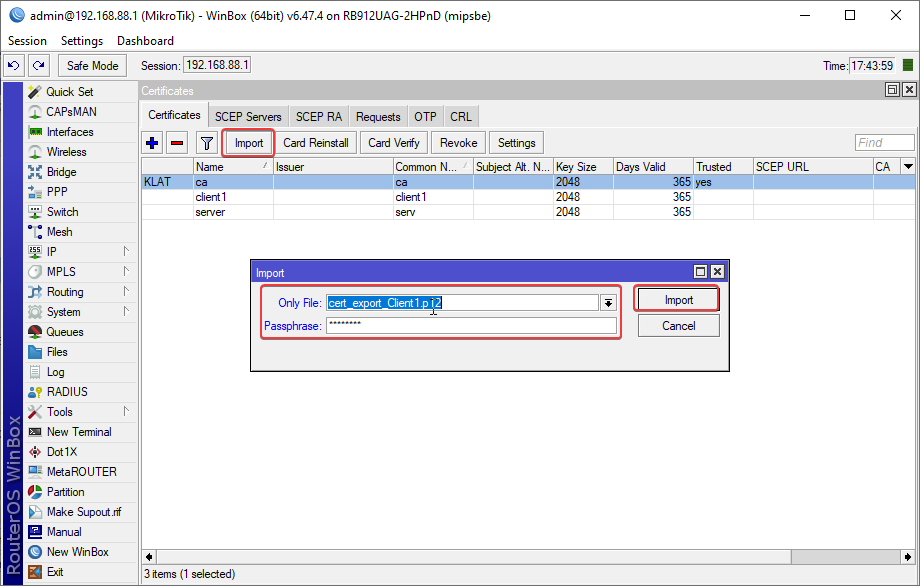

В разделе Certificates необходимо нажать на кнопку "Import". В открывшемся диалоговом окне поочередно необходимо импортировать загруженные ранее сертификаты и ключи. Последовательность следующая: ca.crt -> server.crt -> server.key, если же Вы используете файл формата pkcs12, то необходимо осуществить импорт с заданной кодовой фразой для загрузки сертификатов.
Следующем пунктом необходимо перейти в раздел IP-> Pool
Далее необходимо нажать "+". В открывшемся диалоговом окне задаем:
- Name - Имя пула IP-адресов
- Addresses - Пул IP-адресов
Переходим в раздел PPP-соединение. В разделе PPP необходимо выбрать пункт Profiles.
В разделе Profiles необходимо выбрать один из стандартных профилей, либо создать новый профиль и перейти в его настройки.
В появившемся диалоговом окне необходимо указать следующие параметры:
- Local Address - IP-адрес локального сервера OpenVPN, задается вручную либо выбирается созданный ранее пул IP-адресов
- Remote Address - Пул IP-адресов, выдаваемых сервером OpenVPN подключенным клиентам
Переходим в раздел Secrets, далее необходимо нажать "+" и перейти к его настройке:
В появившемся диалоговом окне необходимо указать:
- Name - Логин для подключения удаленного клиента
- Password - Пароль для подключения удаленного клиента
- Service - Служба OpenVPN
- Profile - Выбираем настроенный ранее профиль

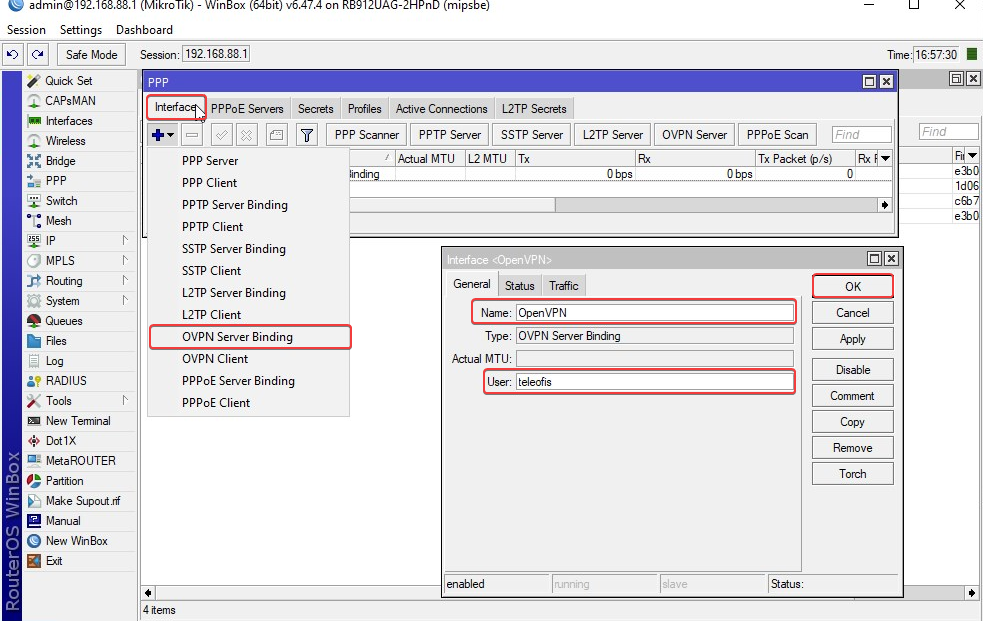

Далее, переходим в раздел Interface, где необходимо нажать "+" и создать новый интерфейс OVPN Server Binding далее настроить:
- Name - Имя интерфейса
- User - Имя, указанное в Secret->Name ранее
Данный интерфейс будет нужен для создания маршрутов.
В разделе PPP необходимо выбрать пункт "OVPN Server".
В новом диалоговом окне необходимо установить галочку напротив пункта Enabled, также указать настроенный ранее профиль (OpenVPN), выбрать ранее установленный сертификат сервера(Certificate) и выбрать необходимый метод аутентификации(Authentication) и шифрования(Cipher).
Необходимо также произвести настройку Firewall, для этого перейдём в IP->Firewall, в разделе Filter Rules необходимо нажать "+" и добавить новое правило.
В появившемся диалоговом окне необходимо указать следующее:
- Chain - Input
- Protocol - TCP
- Dst. port - 1194
- In. Interface - lte1(для 4G-роутеров), ppp-out(для 3G-роутеров)
Переходим в раздел Action и в пункте Action необходимо выбрать параметр accept.

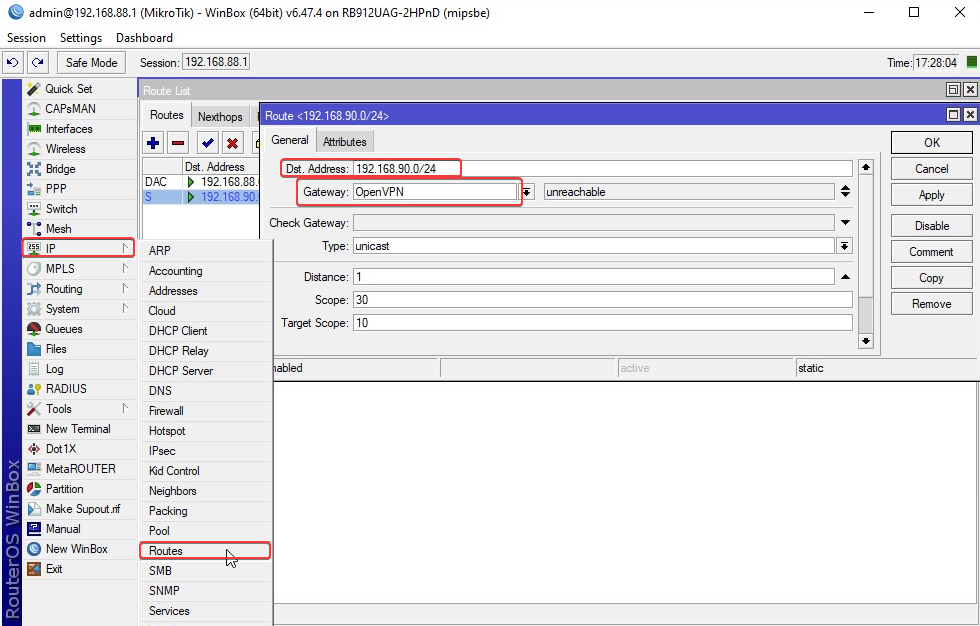

Заходим в IP->Routes, нажимаем "+". Далее, необходимо создать правило для доступа к локальной сети за клиентом. Поскольку клиент при подключении будет привязан к созданному ранее интерфейсу OpenVPN (который привязан к пользователю, созданному в Secret), то именно для него создается маршрут.
- Dst. address - 192.168.90.0/24 Необходимо указать адрес удаленной локальной сети за клиентом, который будет подключаться по указанному в Secret логину и паролю
- Gateway - OpenVPN Созданный ранее интерфейс для сервера OVPN
На этом настройка серверной части OpenVPN-туннеля завершена.
